Mikroveepump kohvimasina jaoks
Pinmotor tarnib mikromembraaniga veepumpasid kohvimasinatele, sealhulgas pumbad reservuaari sissevõtu, sisemise veeülekande ja kõrgema-survevee vooluringide jaoks. Erinevad kohvimasinad nõuavad erinevat voolu, rõhku ja isetäitmist{2}}.
OEM-projektide puhul saatke meile vajalik vooluhulk, töörõhk, pinge ja pumba asend. Saame soovitada proovide testimiseks sobivaid pumbavalikuid.
Valige pump kohvimasina tüübi järgi
| Kohvimasin | Tüüpiline pumba nõue | Soovitatav pump |
|---|---|---|
| Kompaktne espresso/kapsli masin | Kõrgem rõhk kontrollitud veevarustusega | 3042 seeria |
| Automaatne eemaldatava paagiga kohvimasin | Ise-täitmine ja taaskäivitamine pärast täitmist | 370 seeria |
| Oa--tassi/suurem vee-ülekandesüsteem | Suurem vee{0}}edastusvõime | 365 seeria |
Need soovitused on lähtepunktiks. Pumba lõplik valik peaks põhinema vajalikul vooluhulgal ja rõhul tegelikus veeringis.
Soovitatavad mikroveepumbad kohvimasinatele
Erinevad kohvimasina veeahelad nõuavad erinevat pumba jõudlust. Kolm alltoodud seeriat on mõeldud erinevatele rõhu-, voolu- ja imemisvajaduse kombinatsioonidele.
| seeria | Voolu | Surve | Imemispea | Parim jaoks | Miks see valida |
|---|---|---|---|---|---|
| 3042 | 200–500 ml/min | 220–290 PSI | 1.5–3 m | Kompaktsed espresso- ja kaasaskantavad kohvimasinad | Kõrgeim rõhkkolmest; sobib, kui rõhk on olulisem kui suur vool. |
| 370 | 0,5–1,2 l/min | Suurem või võrdne 30 PSI | Suurem või võrdne 2 m | Paagitoitega-automaatsed kohvimasinad | Tasakaalustatud vool ja rõhkhea imemisvõimega reservuaar{0}}toitesüsteemide jaoks. |
| 365 | 1,2–2,4 l/min | Suurem või võrdne 15 PSI | Suurem või võrdne 2 m | Oa--tassi ja suuremad vee{2}}ülekandeahelad | Suurim voolkolmest; sobib siis, kui vee{0}}ülekandevõime on peamine nõue. |
Kas vajate mõõtmetega jooniseid või üksikasjalikke spetsifikatsioone? Vaade saadavalpumba andmelehed.
3042-seeria - Kõrgema rõhuga-vee tarnimine
3042 seeria on mõeldud kohvimasina veeringidele, mis vajavad suuremat survet kui tavaline reservuaari ülekandmine. Seda võib kaaluda kompaktsete espressomasinate ja kapselmasinate puhul, kus pump toidab veeringluse kõrgema-rõhuga osa.
370-seeria - eemaldatav paak ja isetäitmine-
370-seeria sobib paremini kohvimasinatele, mis tõmbavad vett eemaldatavast reservuaarist. Selle isetäitev-konstruktsioon aitab veeringlusel pärast paagi tühjendamist ja uuesti täitmist taastuda. Kontrollklapi valikud võivad samuti aidata juhtida tagasivoolu pärast sulgemist.
365-seeria - kõrgem veevarustus
365-seeria on loodud rakendusteks, kus vee-edastusvõime on olulisem kui kõrgem keetmisrõhk. Suuremate kohvimasinate paigutuste korral suudab see vett reservuaari ja sisemiste moodulite vahel liigutada.
Valiku märkus:Pumba valik peaks põhinema vajalikul voolul ja rõhul kohvimasina tegelikus veeringis. Maksimaalseid spetsifikatsiooni väärtusi ei tohiks käsitleda tavapärase tööpunktina.
Kus teie kohvimasinas pumpa kasutatakse?
Enne mudeli valimist määrake pumba asukoht veeringis.
| Pumba asend | Funktsioon | Mida kontrollida |
|---|---|---|
| Veepaak → Pump | Tõmmake vett reservuaarist | Ise-käivitamine ja taaskäivitamine |
| Pump → Siseahel | Liigutage vett läbi torude ja ventiilide | Voolu töörõhul |
| Pump → Doseerimismoodul | Varustage vett iga tsükli jooksul | Voolu konsistents |
| Pump → Keeduseade | Sisestage pruulimisahel | Rõhk ja vool |
| Loputusring | Varustage puhastusvett | Algus-peatussagedus |
Veehoidla veevõtt
Eemaldatava veepaagiga kohvimasinate puhul võib õhk siseneda sisselasketorusse, kui paak saab tühjaks või eemaldatakse. Isetäitev pump-peab suutma taastada veevoolu pärast täitmist. Imemiskõrgust, toru pikkust ja sisselaske takistust tuleks kontrollida tegelikus masinas.
Sisemine veeülekanne
Kui amikromembraaniga veepumpliigutab vett reservuaarist küttekehasse, klapiplokki või muusse sisemoodulisse, torudesse, filtritesse ja ventiilidesse, mis vähendavad olemasolevat vooluhulka. Valige pump selle voolu järgi vajalikul töörõhul, mitte ainult vaba-vooluandmete põhjal.
Õlle valmistamine ja kontrollitud vee tarnimine
Kui pump toidab masina pruulimispoolt, muutub töörõhk olulisemaks. Nõutav rõhk ja vooluhulk tuleks koos kinnitada, enne kui valite-kõrgema rõhuga pumba.
Vooluhulk ja rõhk tegelikus tööpunktis
Maksimaalne vooluhulk ja maksimaalne rõhk ei kirjelda seda, kuidas pump kohvimasinas töötab. Torud, ventiilid, filtrid ja kõrguste erinevused lisavad takistust ja muudavad tegelikku vooluhulka.
Pumba valimiseks esitage vajalikvool ja rõhk samas tööpunktis. Pinmotor saab seda nõuet võrrelda sobivate pumbavalikute jõudluskõveraga enne proovide testimist.
| Teave | Miks me seda vajame |
|---|---|
| Nõutav vool | Vee tarnimise nõue |
| Töörõhk | Pumba tegelik tööpunkt |
| Toru suurus / pikkus | Veeahela takistus |
| Filter / ventiil | Täiendav rõhukadu |
| Paagi kõrgus | Imemise seisukord |
Vee temperatuur ja märjad materjalid
Enne mudeli valimist tuleb pumba sisselasketemperatuur kinnitada. Veepaagi ja küttekeha vahele paigaldatud pump töötab erinevatel tingimustel kui otse soojendatud vett töötlev pump.
Niisutatud materjalid tuleks valida vastavalt vee temperatuurile, kasutuseale ja kohvimasina projekti erinõuetele. Kohvi- ja joogiseadmete jaoks on saadaval toidu-kontaktmaterjalide valikud ning FDA- või NSF-seotud nõudeid saab sobivate originaalseadmete valmistajaprojektide jaoks üle vaadata. Täiendavaid vastavusvajadusi saab arutada ka iga juhtumi puhul eraldi.
Kohvimasina OEM-projektide puhul kinnitage:
pumba sisselaske temperatuur
kas pump käsitleb külma või soojendatud vett
nõutav kasutusiga
toidu{0}}materjalide nõuded
kas FDA/NSF{0}}seotud dokumentatsioon on vajalik
Kruntimine, müra ja töötsükkel
Ise-täitmine pärast paagi täitmist
Eemaldatava{0}}paagiga kohvimasinate puhul peaks pump taastama veevoolu pärast õhu sisenemist sisselasketorusse. Imemiskõrgus, toru marsruut ja kinni jäänud õhk võivad mõjutada taaskäivitamist, seega tuleks seda kontrollida valmis veeringis.
Pumba müra pärast paigaldamist
Pumba müra tuleks pärast paigaldamist hinnata. Klambrid, plastkorpused ja torud võivad kanda mootori vibratsiooni kohvimasina korpusele, nii et pumba vaba{1}}töötamise müra ei kujuta endast masina lõplikku müra.
Kasutustsükkel ja kasutusiga
Pumba eluiga sõltub tööajast tsükli kohta, käivitus{0}}seiskamissagedusest ja töökoormusest. Kodumajapidamises kasutatavate kohvimasinate ja kaubandus- või kontorimasinate töötsüklid võivad olla väga erinevad, seega tuleks enne kasutusea testimist esitada eeldatav töömuster.
OEM-i kohandamine ja näidiste kinnitamine
Olenevalt valitud pumbast saab OEM-projektide jaoks üle vaadata pinge, juhtme pikkuse, pistiku, veepordi ja paigaldusviisi. Mittestandardsete-konfiguratsioonide kohta vaadake meieOEM mikropumba teenus.
Enne masstootmist:
| Test | Mida see kinnitab |
|---|---|
| Voolu töörõhul | Vee tarnimine tegelikus vooluringis |
| Täitke taaskäivitamise test | Isetäitmine- pärast õhu sisenemist sisselaskeavasse |
| Alusta-peata test | Sobitage masina töötsükliga |
| Lekkekatse | Veetee-sulg |
| Paigaldatud müra test | Vibratsioon pärast kokkupanekut |
| Praegune test | Sobitage elektrisüsteemiga |
| Elu test | Pikaajaline{0}}toimivus |
Vaadake meiepumba testimise videodnäiteid mikropumba jõudluse ja töökindluse testimise kohta.
Mikropumpade tootmine ja kvaliteedikontroll

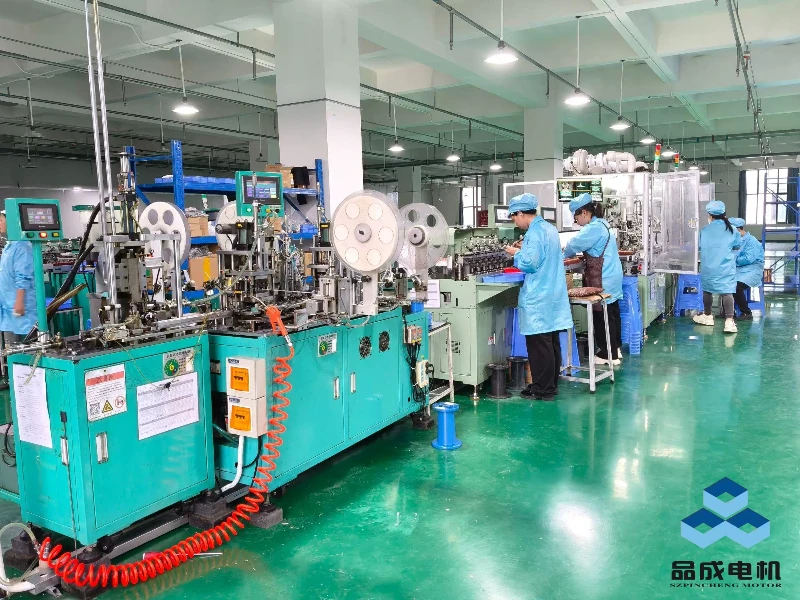

Pinmotor toodab mikropumpasid OEM-seadmete jaoks meie Shenzheni ja Heyuani tootmisbaasides. Kohvimasina pumba näidiseid saab enne masstootmist testida voolu, rõhu, voolu, lekke, isetäitumise ja tööea suhtes.
Automaatne tootmine, ettevõttesisene{0}}testimine ja partiikontroll aitavad hoida pumba jõudlust ühtlasena alates proovi valideerimisest kuni koguse tarnimiseni.
-
85%Automatiseeritud tootmine
Automatiseeritud koosteliinid -
15+Testimissüsteemid
Toimivuse ja töökindluse testimine
Kvaliteedisüsteemid:ISO 9001 · IATF 16949 · RoHS · REACH
Korduma kippuvad küsimused
K: Millist tüüpi veepumpa kasutatakse kohvimasinas?
V: Mikrodiafragmaga veepumpasid kasutatakse tavaliselt reservuaari sissevõtmiseks, sisemiseks veeülekandeks ja kontrollitud veevarustuseks. Sobiv pump sõltub vajalikust vooluhulgast, rõhust ja pumba asendist.
K: Kas kohvimasina veepump peab olema iseimev-?
V: See on kasulik, kui pump tõmbab vett eemaldatavast paagist või kui õhk saab pärast täitmist sisselasketorusse siseneda.
K: Kuidas valida õiget voolu ja rõhku?
V: Määrake vajalik vooluhulk masina normaalse töörõhu juures. Maksimaalset vooluhulka ja maksimaalset rõhku ei tohiks eraldi võrrelda.
K: Kas mikroveepump saab kuuma veega hakkama?
V: See sõltub pumba struktuurist ja niisutatud materjalidest. Enne mudeli valimist esitage pumba eeldatav temperatuur.
K: Kas Pinmotor saab kohandada kohvimasina veepumpa?
V: Sõltuvalt valitud mudelist saab OEM-projektide jaoks üle vaadata pinge, juhtmestiku, pistiku, veepordi ja muud mehaanilised üksikasjad.
Kas vajate oma kohvimasinaprojekti jaoks mikroveepumpa?
Öelge meile, kuhu pump paigaldatakse, ja esitage vajalik vooluhulk, töörõhk, pinge ja töötsükkel.Pinmotor saab esmalt pumba valikuid kitsendada ja seejärel pakkuda sobivaid proove teie kohvimasinas või joogiseadmetes testimiseks.
